Osanumero: 2C
Kuvaus: 2C METRIC OUR 24°/METRIC NAIS 24° L .T.
Vaihdettava koodi:
Materiaali: hiiliteräs 45#
Pintakäsittely: sinkki, Cr3+-pinnoitus, kirkas valkoinen
Korroosionkestävä tunti: 120 tuntia tai kauemmin
Aste: Suora

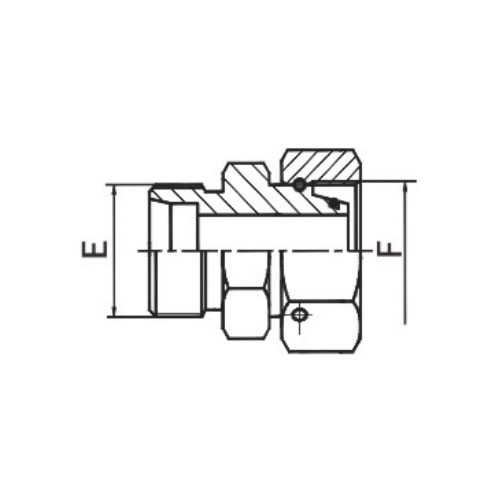

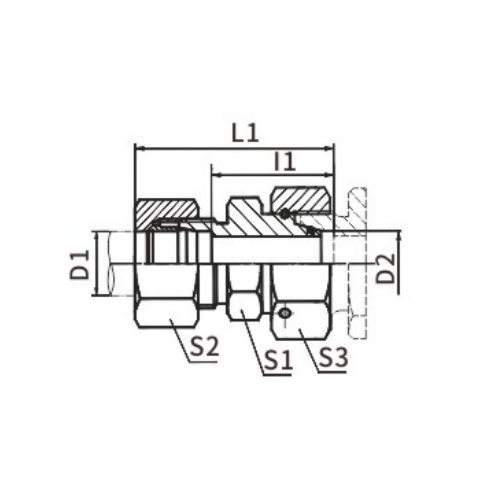

| OSA NRO | LANKA | TUBE O.D. | MITAT | ||||||
| E | F | D1 | D2 | l1 | L1 | S1 | S2 | S3 | |
| 2C-12-14 | M12X1.5 | M14X1.5 | 6 | 8 | 23.5 | 38 | 12 | 14 | 17 |
| 2C-12-16 | M12X1.5 | M16X1.5 | 6 | 10 | 25 | 40 | 14 | 14 | 19 |
| 2C-14-16 | M14X1.5 | M16X1.5 | 8 | 10 | 25 | 40 | 14 | 17 | 19 |
| 2C-16-18 | M16X1.5 | M18X1.5 | 10 | 12 | 26 | 41 | 17 | 19 | 22 |
| 2C-14-22 | M14X1.5 | M22X1.5 | 8 | 15 | 28.5 | 43 | 19 | 17 | 27 |
| 2C-16-22 | M16X1.5 | M22X1.5 | 10 | 15 | 29.5 | 44 | 19 | 19 | 27 |
| 2C-18-22 | M18X1.5 | M22X1.5 | 12 | 15 | 29.5 | 44 | 19 | 22 | 27 |
| 2C-16-26 | M16X1.5 | M26X1.5 | 10 | 18 | 29 | 44 | 24 | 19 | 32 |
| 2C-18-26 | M18X1.5 | M26X1.5 | 12 | 18 | 29 | 44 | 24 | 22 | 32 |
| 2C-22-26 | M22X1.5 | M26X1.5 | 15 | 18 | 30 | 45 | 24 | 27 | 32 |
| 2C-18-30 | M18X1.5 | M30X2 | 12 | 22 | 33 | 48 | 27 | 22 | 36 |
| 2C-22-30 | M22X1.5 | M30X2 | 15 | 22 | 34 | 49 | 27 | 27 | 36 |
| 2C-26-30 | M26X1.5 | M30X2 | 18 | 22 | 33.5 | 50 | 27 | 32 | 36 |
| 2C-22-36 | M22X1.5 | M36X2 | 15 | 28 | 36 | 51 | 36 | 27 | 41 |
| 2C-26-36 | M26X1.5 | M36X2 | 18 | 28 | 35.5 | 52 | 36 | 32 | 41 |
| 2C-30-36 | M30X2 | M36X2 | 22 | 28 | 37.5 | 54 | 36 | 36 | 41 |
| 2C-26-45 | M26X1.5 | M45X2 | 18 | 35 | 38.5 | 55 | 41 | 32 | 50 |
| 2C-30-45 | M30X2 | M45X2 | 22 | 35 | 40.5 | 57 | 41 | 36 | 50 |
| 2C-36-45 | M36X2 | M45X2 | 28 | 35 | 40.5 | 57 | 41 | 41 | 50 |
| 2C-26-52 | M26X1.5 | M52X2 | 18 | 42 | 42 | 58 | 50 | 32 | 60 |
| 2C-30-52 | M30X2 | M52X2 | 22 | 42 | 44 | 60 | 50 | 36 | 60 |
| 2C-36-52 | M36X2 | M52X2 | 28 | 42 | 44 | 61 | 50 | 41 | 60 |
| 2C-45-52 | M45X2 | M52X2 | 35 | 42 | 43 | 65 | 50 | 50 | 60 |
2C Metrinen Mies 24°/Metrinen Naaras 24° L.T. Englanninkielinen esittely
2C Metric Mies 24° / Metric Naaras 24° L.T. (Left-hand Thread) on tarkkuuskoneistettu liitin, joka on suunniteltu tarjoamaan turvallinen ja vuodaton yhteys kahden metrisen kierrejärjestelmän välille. Tämä komponentti tarjoaa vankan ratkaisun nestejärjestelmiin ja varmistaa luotettavan suorituskyvyn monissa teollisuussovelluksissa.
2C-liittimen metrisessä urospäässä on 24° kartio, joka sopii täydellisesti vastaavan metrisen naaraspään kanssa, myös 24°:n kartiomaisen pään kanssa. Tämä kartiomainen rakenne luo vahvan ja turvallisen tiivisteen, joka estää vuodot ja varmistaa optimaalisen suorituskyvyn.
Naaraspään vasemmanpuoleinen kierre (L.T.) lisää liitäntään ylimääräistä turvallisuutta ja vakautta. Vasemmanpuoleiset kierteet ovat harvinaisempia, mikä vaikeuttaa luvatonta pääsyä ja purkamista, mikä parantaa järjestelmän yleistä turvallisuutta.
Valmistettu korkealaatuisista materiaaleista, 2C Metric Male 24°/Metric Female 24° L.T. liitin on suunniteltu kestämään korkean paineen ja korkean lämpötilan ympäristöjen rasitukset. Se on korroosionkestävä ja kestävä, mikä takaa pitkän aikavälin luotettavuuden ja suorituskyvyn.
Tämän liittimen tarkka suunnittelu varmistaa tasaisen ja turvallisen istuvuuden, minimoi vuotojen riskin ja maksimoi järjestelmän tehokkuuden. Sen monipuolisuus mahdollistaa sen käytön erilaisissa nestejärjestelmissä, mukaan lukien hydrauliikassa, pneumatiikassa ja muissa teollisissa sovelluksissa.
Yhteenvetona voidaan todeta, että 2C Metric Male 24°/Metric Female 24° L.T. liitin on vankka ja luotettava tiivistekomponentti, joka on suunniteltu metrisiin kierrejärjestelmiin. Sen tarkasti suunniteltu kartiomainen muotoilu, vasenkätinen kierrekonfiguraatio ja korkealaatuiset materiaalit tekevät siitä luotettavan ratkaisun turvallisiin ja vuotamattomiin liitäntöihin erilaisissa teollisuuden nestejärjestelmissä.
