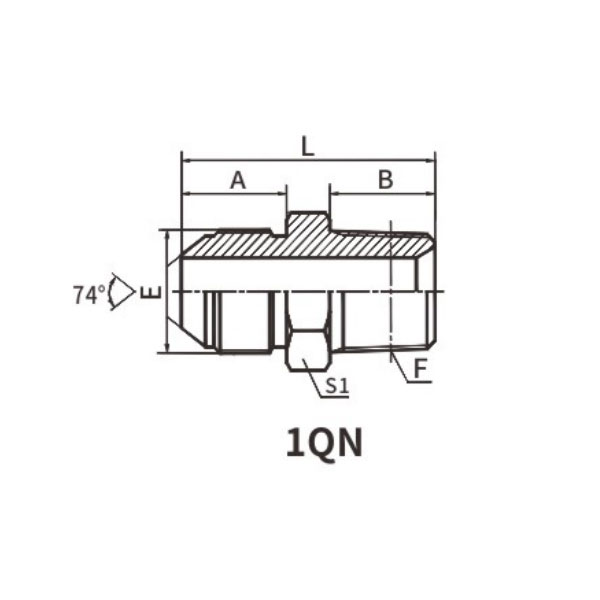

Osanumero: 1QN
Kuvaus: 1QN METRIC MALE 74° CONE/NPT MALE
Vaihdettava koodi:
Materiaali: hiiliteräs 45#
Pintakäsittely: sinkki, Cr3+-pinnoitus, kirkas valkoinen
Korroosionkestävä tunti: 120 tuntia tai kauemmin
Aste: Suora

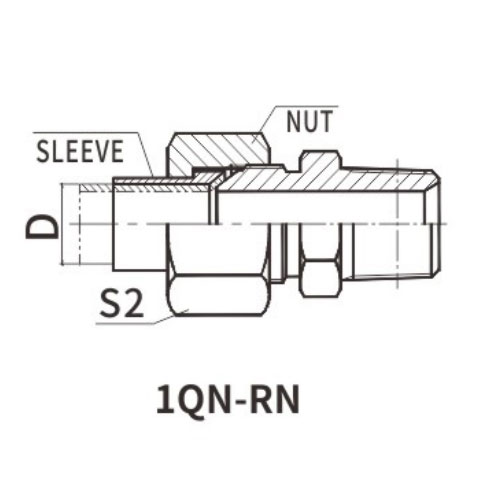

| OSA NO. | LANKA | TUBEO.D. | MITAT | |||||
| E | F | D | A | B | L | S1 | S2 | |
| 1QN-12-02 | M12X1.5 | Z1/8"X27 | 6 | 15.7 | 10.5 | 32 | 14 | 14 |
| 1QN-12-04 | M12X1.5 | Z1/4"X18 | 6 | 15.7 | 15 | 36.5 | 14 | 14 |
| 1QN-14-02 | M14X1.5 | Z1/8"X27 | 8 | 17 | 10.5 | 33 | 17 | 17 |
| 10N-14-04 | M14X1.5 | Z1/4"X18 | 8 | 17 | 15 | 38 | 17 | 17 |
| 1QN-16-04 | M16X1.5 | Z1/4"X18 | 10 | 18 | 15 | 39 | 17 | 19 |
| 1QN-18-04 | M18X1.5 | Z1/4"X18 | 12 | 18 | 15 | 39 | 19 | 22 |
| 1QN-18-06 | M18X1.5 | Z3/8"X18 | 12 | 18 | 16 | 40 | 19 | 22 |
| 1QN-18-08 | M18X1.5 | Z1/2"X14 | 12 | 18 | 19.5 | 45.5 | 22 | 22 |
| 1QN-22-06 | M22X1.5 | Z3/8"X18 | 14 | 19.5 | 16 | 43.5 | 24 | 27 |
| 1QN-22-08 | M22X1.5 | Z1/2"X14 | 14 | 19.5 | 19.5 | 47 | 24 | 27 |
| 1QN-27-06 | M27X1.5 | Z3/8"X18 | 18 | 20 | 16.5 | 46 | 30 | 32 |
| 1QN-27-08 | M27X1.5 | Z1/2"X14 | 18 | 20 | 19.5 | 49.5 | 30 | 32 |
| 1QN-27-12 | M27X1.5 | Z3/4"X14 | 18 | 20 | 19.5 | 49.5 | 30 | 32 |
| 10N-27-16 | M27X1.5 | Z1"X11.5 | 18 | 20 | 25.5 | 56.5 | 36 | 32 |
| 1QN-30-12 | M30X1.5 | Z3/4"X14 | 20 | 23 | 19.5 | 53.5 | 32 | 36 |
| 1QN-33-12 | M33X2 | Z3/4"X14 | 22 | 26 | 19.5 | 56.5 | 36 | 38 |
| 1QN-36-16 | M36X2 | Z1"X11.5 | 25 | 26 | 25.5 | 63 | 41 | 41 |
| 1QN-39-16 | M39X2 | Z1"X11.5 | 28 | 26 | 25.5 | 64.5 | 41 | 46 |
| 1QN-45-16 | M45X2 | Z1"X11.5 | 34 | 28.5 | 25.5 | 67 | 46 | 55 |
| 1QN-45-20 | M45X2 | Z1.1/4" X11.5 | 34 | 28.5 | 26.5 | 68 | 46 | 55 |
| 1QN-45-24 | M45X2 | Z1.1/2"X11.5 | 34 | 28.5 | 27.5 | 71 | 50 | 55 |
| 1QN-52-20 | M52X2 | Z1.1/4" X11.5 | 42 | 30 | 26.5 | 71.5 | 55 | 60 |
1QN Metric Male 74° Cone/NPT Male Englanti Johdanto
1QN Metric Male 74° Cone/NPT Male -liitin on tarkasti suunniteltu komponentti, joka on suunniteltu tarjoamaan turvallinen ja luotettava yhteys metrijärjestelmän ja National Pipe Thread (NPT) -järjestelmien välille. Tämä ainutlaatuinen tiiviste tarjoaa vankan ja vuotamattoman suorituskyvyn, joten se on ihanteellinen valinta erilaisiin teollisuuden nestejärjestelmiin.
1QN-liittimen metrisessä urospäässä on 74° kartiorakenne, joka sopii täydellisesti vastaavaan NPT-uroskierteeseen. Tämä kartiomainen kokoonpano luo vahvan ja turvallisen tiivisteen, joka varmistaa tiiviin ja vuotamattoman liitoksen.
NPT-uroskierre on standardikierrejärjestelmä, jota käytetään laajalti Yhdysvalloissa putkien ja letkujen liittämiseen. Sen yhteensopivuus 74° kartiometrisen urospään kanssa mahdollistaa saumattoman integroinnin sekajärjestelmäsovelluksiin, joissa käytetään sekä metrisiä että NPT-komponentteja.
Korkealaatuisista materiaaleista valmistettu 1QN Metric Male 74° Cone/NPT Male -liitin on suunniteltu kestämään korkean paineen ja korkean lämpötilan ympäristöjen ankaria vaatimuksia. Se on korroosionkestävä ja kestävä, mikä takaa pitkän aikavälin luotettavuuden ja suorituskyvyn.
Tämän liittimen tarkka suunnittelu varmistaa tasaisen ja turvallisen istuvuuden, minimoi vuotojen riskin ja maksimoi järjestelmän tehokkuuden. Sen monipuolisuus mahdollistaa sen käytön monissa teollisissa sovelluksissa, mukaan lukien hydrauliikka, pneumatiikka ja muut nestejärjestelmät.
Yhteenvetona voidaan todeta, että 1QN Metric Male 74° Cone/NPT Male -liitin on vankka ja luotettava tiivistekomponentti, joka on suunniteltu sekajärjestelmiin. Sen tarkasti suunniteltu kartiomainen muotoilu, yhteensopivuus sekä metristen että NPT-kierrejärjestelmien kanssa ja korkealaatuiset materiaalit tekevät siitä luotettavan ratkaisun turvallisiin ja vuotamattomiin liitäntöihin erilaisissa teollisuuden nestejärjestelmissä.
