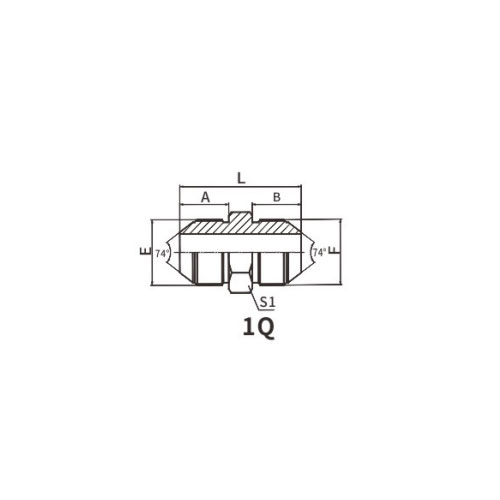

Osanumero: 1Q
Kuvaus: 1Q METRIC UROS 74° KÄYTTÖISTUIN
Vaihdettava koodi:
Materiaali: hiiliteräs 45#
Pintakäsittely: sinkki, Cr3+-pinnoitus, kirkas valkoinen
Korroosionkestävä tunti: 120 tuntia tai kauemmin
Aste: Suora

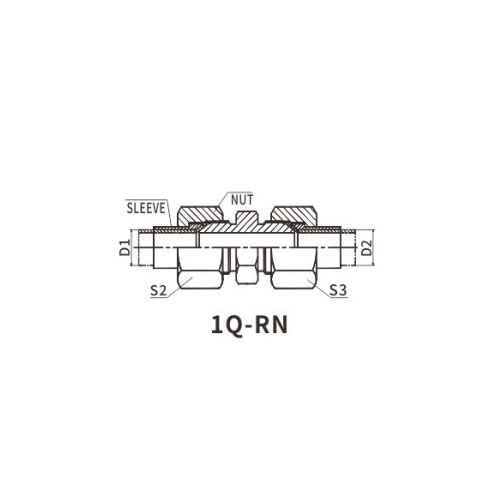

| OSA NRO | LANKA | TUBE O.D. | MITAT | |||||
| E | F | D1, D2 | A | B | L | S1 | S2, S3 | |
| 1Q-10 | M10X1 | M10X1 | 5 | 12 | 12 | 30 | 12 | 14 |
| 1Q-12 | M12X1.5 | M12X1.5 | 6 | 15.7 | 15.7 | 37.5 | 14 | 14 |
| 1Q-14 | M14X1.5 | M14X1.5 | 8 | 17 | 17 | 40 | 17 | 17 |
| 1Q-16 | M16X1.5 | M16X1.5 | 10 | 18 | 18 | 42 | 17 | 19 |
| 1Q-18 | M18X1.5 | M18X1.5 | 12 | 18 | 18 | 42 | 19 | 22 |
| 1Q-24 | M24X1.5 | M24X1.5 | 16 | 20 | 20 | 50 | 27 | 30 |
| 1Q-27 | M27X1.5 | M27X1.5 | 18 | 20 | 20 | 50 | 30 | 32 |
| 1Q-30 | M30X1.5 | M30X1.5 | 20 | 23 | 23 | 57 | 32 | 36 |
| 1Q-30E | M30X2 | M30X2 | 20 | 26 | 26 | 63 | 32 | 36 |
| 1Q-33 | M33X2 | M33X2 | 22 | 26 | 26 | 63 | 36 | 38 |
| 1Q-36 | M36X2 | M36X2 | 25 | 26 | 26 | 63 | 38 | 41 |
| 1Q-39 | M39X2 | M39X2 | 28 | 26 | 26 | 65 | 41 | 46 |
| 1Q-42 | M42X2 | M42X2 | 32 | 28.5 | 28.5 | 70 | 46 | 50 |
| 1Q-45 | M45X2 | M45X2 | 34 | 28.5 | 28.5 | 70 | 46 | 55 |
1Q Metric Male 74° Cone Seat Englanti Johdanto
1Q Metric Male 74° Cone Seat on tarkasti suunniteltu komponentti, joka on suunniteltu tarjoamaan turvallinen ja vuodaton tiiviste metripohjaisissa nestejärjestelmissä. Tämä ainutlaatuinen istuin on erityisesti räätälöity käytettäväksi urosliittimien kanssa, joissa on 74° kartiotiiviste, mikä varmistaa vankan ja luotettavan liitoksen.
1Q Cone Seatin metrinen ulkokierre on huolellisesti muotoiltu niin, että se sopii täydellisesti vastaaviin naaraskierteisiin, mikä luo tiukan ja turvallisen istuvuuden. Tämä kierrejärjestelmä ei ainoastaan takaa vahvaa liitosta, vaan mahdollistaa myös helpon asennuksen ja purkamisen, mikä tekee huollosta ja korjauksista helppoa.
74° kartiotiiviste on tämän komponentin sydän, ja se tarjoaa vuotamattoman liitoksen, joka kestää korkeita paineita ja lämpötiloja. Kartion kartiomainen rakenne varmistaa tiiviin ja turvallisen tiivistyksen, kun se yhdistetään yhteensopivaan urospuoliseen kartioliittimeen, mikä estää vuodot ja varmistaa optimaalisen nesteen siirtotehon.
Korkealaatuisista materiaaleista valmistettu 1Q Metric Male 74° Cone Seat on korroosionkestävä ja kestävä, joten se soveltuu käytettäväksi monissa teollisuusympäristöissä. Se voidaan helposti integroida olemassa oleviin metripohjaisiin nestejärjestelmiin, mikä tarjoaa turvallisen ja luotettavan tiivisteen, joka parantaa järjestelmän yleistä suorituskykyä.
Yhteenvetona voidaan todeta, että 1Q Metric Male 74° Cone Seat on tarkasti suunniteltu tiivistyskomponentti, joka on suunniteltu tarjoamaan optimaalinen suorituskyky metripohjaisissa nestejärjestelmissä. Sen turvallinen kierrejärjestelmä ja vankka kartiotiiviste tekevät siitä luotettavan ratkaisun vuotamattoman nesteensiirron varmistamiseen erilaisissa teollisissa sovelluksissa.
