Osanumero: 4C/4D
Kuvaus: DIN METRIC MALE 24°L .T. PULG
Vaihdettava koodi:
Materiaali: hiiliteräs 45#
Pintakäsittely: sinkki, Cr3+-pinnoitus, kirkas valkoinen
Korroosionkestävä tunti: 120 tuntia tai kauemmin
Aste: Suora

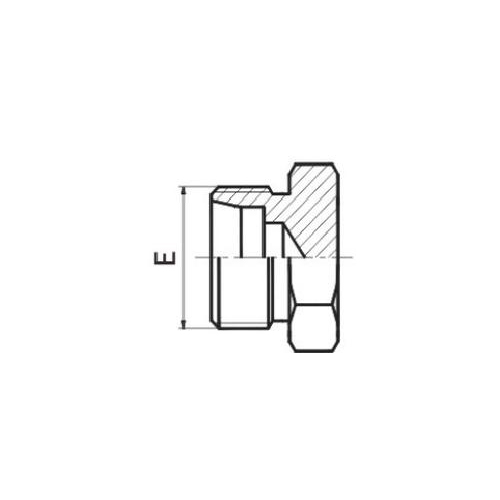

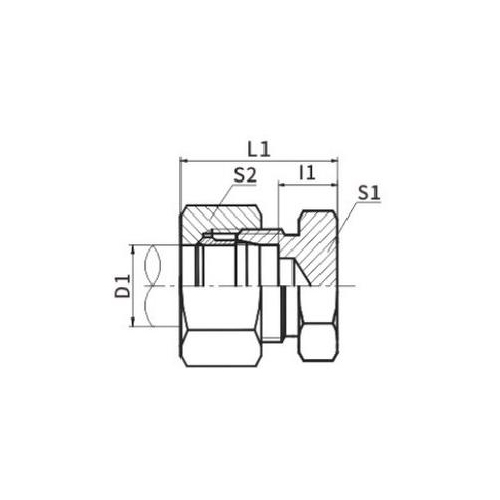

| OSA NRO | LANKA | TUBE O.D. | MITAT | ||||
| E | D1 | 11 | L1 | S1 | S2 | ||
| 4C-12 | M12X1.5 | 6 | 7 | 22 | 12 | 14 | |
| 4C-14 | M14X1.5 | 8 | 8 | 23 | 14 | 17 | |
| 4C-16 | M16X1.5 | 10 | 9 | 24 | 17 | 19 | |
| 4C-18 | M18X1.5 | 12 | 10 | 25 | 19 | 22 | |
| 4C-22 | M22X1.5 | 15 | 11 | 26 | 24 | 27 | |
| 4C-26 | M26X1.5 | 18 | 11.5 | 28 | 27 | 32 | |
| 4C-30 | M30X2 | 22 | 13.5 | 30 | 32 | 36 | |
| 4C-36 | M36X2 | 28 | 14.5 | 31 | 41 | 41 | |
| 4C-45 | M45X2 | 35 | 14.5 | 36 | 46 | 50 | |
| 4C-52 | M52X2 | 42 | 16 | 39 | 55 | 60 | |
| 4D-14 | M14X1.5 | 6 | 11 | 26 | 14 | 17 | |
| 4D-16 | M16X1.5 | 8 | 13 | 28 | 17 | 19 | |
| 4D-18 | M18X1.5 | 10 | 12.5 | 29 | 19 | 22 | |
| 4D-20 | M20X1.5 | 12 | 14.5 | 31 | 22 | 24 | |
| 4D-22 | M22X1.5 | 14 | 16 | 34 | 24 | 27 | |
| 4D-24 | M24X1.5 | 16 | 15.5 | 34 | 27 | 30 | |
| 4D-30 | M30X2 | 20 | 17.5 | 39 | 32 | 36 | |
| 4D-36 | M36X2 | 25 | 20 | 44 | 38 | 46 | |
| 4D-42 | M42X2 | 30 | 20.5 | 47 | 46 | 50 | |
| 4D-52 | M52X2 | 38 | 23 | 54 | 55 | 60 | |
DIN Metric Male 24° Light Series (L.T.) pistoke Johdanto
DIN Metric Male 24° Light Series (L.T.) Plug on hydrauliliitin, joka on suunniteltu käytettäväksi matalapaineisissa nestevoimasovelluksissa. Siinä on uroskierreliitos 24 asteen kartiotiivisteellä, joka täyttää DIN (Deutsches Institut für Normung) -standardit. Valosarjan merkintä osoittaa, että tämä liitin soveltuu käytettäväksi järjestelmissä, joissa painevaatimukset ovat alhaisemmat.
Pistokkeen rakenne mahdollistaa helpon ja turvallisen liittämisen vastaavaan naarasliittimeen, mikä varmistaa vuotamattoman tiivisteen. Metrinen uroskierre takaa yhteensopivuuden useiden hydraulilaitteiden ja letkujen kanssa, jotka noudattavat DIN-vaatimuksia.
Valmistettu kestävistä materiaaleista, kuten teräksestä tai messingistä, DIN Metric Male 24° L.T. Pistoke tarjoaa erinomaisen korroosionkestävyyden ja pitkän käyttöiän, joten se sopii käytettäväksi erilaisissa teollisissa ja kaupallisissa sovelluksissa.
Työskenteletpä sitten hydraulijärjestelmien parissa auto-, rakennus- tai muulla alalla, DIN Metric Male 24° L.T. Plug tarjoaa luotettavan ja standardoidun ratkaisun hydraulilinjojen liittämiseen ja irrottamiseen. Sen helppokäyttöisyys ja luotettavuus tekevät siitä suositun valinnan ammattilaisten keskuudessa.
