Osanumero: AC
Kuvaus: DIN METRIC MALE 24°L .T. TEE
Vaihdettava koodi:
Materiaali: hiiliteräs 45#
Pintakäsittely: sinkki, Cr3+-pinnoitus, kirkas valkoinen
Korroosionkestävä tunti: 120 tuntia tai kauemmin
Tutkinto: TEE

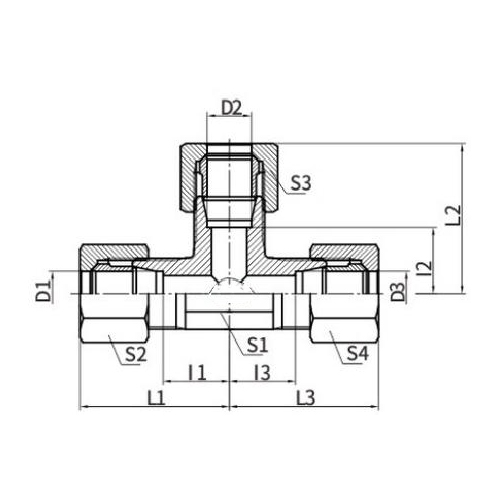

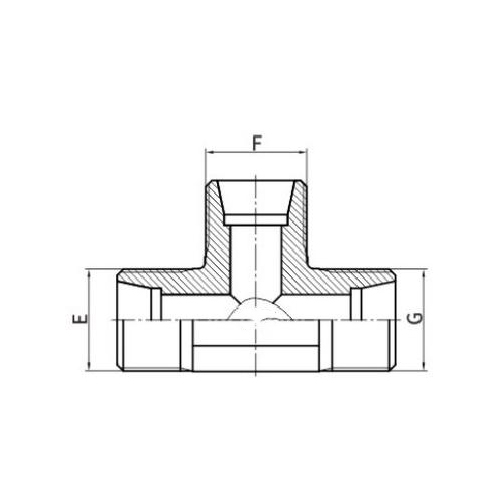

| OSA NRO | LANKA | TUBE O.D. | MITAT | Mpa | |||
| E, F, G | D1, D2, D3 | L1, L2, L3 | L1, L2, L3 | S1 | S2, S3, S4 | ||
| AC-08LL | M8X1 | 4 | 11 | 21 | 9 | 10 |
10 LL |
| AC-10LL | M10X1 | 6 | 9.5 | 21 | 9 | 12 | |
| AC-12LL | M12X1 | 8 | 11.5 | 23 | 12 | 14 | |
| AC-12 | M12X1.5 | 6 | 12 | 27 | 12 | 14 |
25 L |
| AC-14 | M14X1.5 | 8 | 14 | 29 | 12 | 17 | |
| AC-16 | M16X1.5 | 10 | 15 | 30 | 14 | 19 | |
| AC-18 | M18X1.5 | 12 | 17 | 32 | 17 | 22 | |
| AC-22 | M22X1.5 | 15 | 21 | 36 | 19 | 27 | |
| AC-26 | M26X1.5 | 18 | 23.5 | 40 | 24 | 32 | |
| AC-30 | M30X2 | 22 | 27.5 | 44 | 27 | 36 |
16 L |
| AC-36 | M36X2 | 28 | 30.5 | 47 | 36 | 41 | |
| AC-45 | M45X2 | 35 | 34.5 | 56 | 41 | 50 | |
| AC-52 | M52X2 | 42 | 40 | 63 | 50 | 60 | |
| AD-14 | M14X1.5 | 6 | 16 | 31 | 12 | 17 |
63 S |
| AD-16 | M16X1.5 | 8 | 17 | 32 | 14 | 19 | |
| AD-18 | M18X1.5 | 10 | 17.5 | 34 | 17 | 22 | |
| AD-20 | M20X1.5 | 12 | 21.5 | 38 | 17 | 24 | |
| AD-22 | M22X1.5 | 14 | 22 | 40 | 19 | 27 | |
| AD-24 | M24X1.5 | 16 | 24.5 | 43 | 24 | 30 |
40 S |
| AD-30 | M30X2 | 20 | 26.5 | 48 | 27 | 36 | |
| AD-36 | M36X2 | 25 | 30 | 54 | 36 | 46 | |
| AD-42 | M42X2 | 30 | 35.5 | 62 | 41 | 50 | |
| AD-52 | M52X2 | 38 | 41 | 72 | 50 | 60 |
31.5 S |
DIN Metric Male 24° L.T. Tee esittely
DIN Metric Male 24° L.T. Tee on erikoistunut hydrauliikkaliitin, joka täyttää DIN (Deutsches Institut für Normung) -standardit. Tässä T-liittimessä on uroskierreliitos ja 24 asteen istuin, joka on suunniteltu käytettäväksi korkeapaineisissa nestejärjestelmissä.
L.T. (Lightweight Thread) -merkintä viittaa tiettyyn kierteitysstandardiin, jota käytetään yleisesti hydraulisissa sovelluksissa. 24° istuin varmistaa tiukan ja turvallisen istuvuuden, estää vuodot ja säilyttää järjestelmän eheyden.
Tämä T-liitin mahdollistaa nestevirtauksen jakamisen kolmeen suuntaan, mikä tekee siitä olennaisen osan monimutkaisissa hydraulijärjestelmissä. Se on tyypillisesti valmistettu kestävistä materiaaleista, jotka kestävät korkeita paineita ja kestävät korroosiota, mikä takaa pitkän käyttöiän.
DIN Metric Male 24° L.T. Tee löytää sovelluksia eri toimialoilta, joilla käytetään hydraulijärjestelmiä, kuten rakentamisessa, kaivostoiminnassa ja valmistuksessa. Sen monipuolisuus ja luotettavuus tekevät siitä keskeisen osan mitä tahansa nestevoimajärjestelmää, joka vaatii nesteen jakautumista useisiin suuntiin.
