Osanumero: 1CN/1DN
Kuvaus: DIN METRIC MALE 24°L .T./NPT MALE 60°
Vaihdettava koodi:
Materiaali: hiiliteräs 45#
Pintakäsittely: sinkki, Cr3+ pinnoitus, kirkas valkoinen
Korroosionkestävä tunti: 120 tuntia tai kauemmin
Aste: Suora

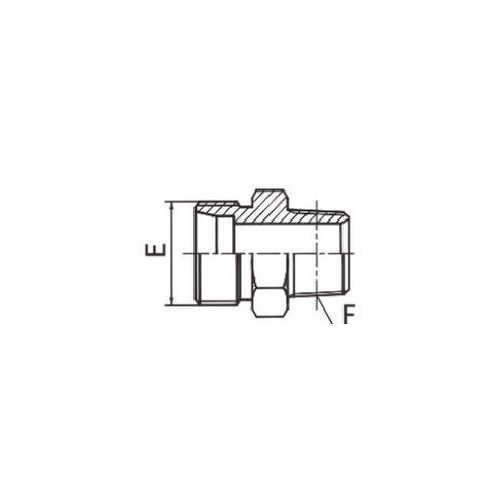

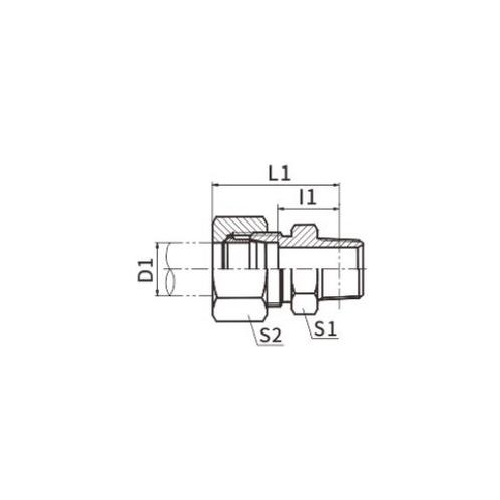

| OSA NRO | LANKA | MITAT | |||||
| E | F | TUBE O.D. | 11 | L1 | S1 | S2 | |
| 1CN-08-O2LL | M8X1 | Z1/8"X27 | 4 | 11.9 | 23.9 | 12 | 10 |
| 1CN-10-02LL | M10X1 | Z1/8"X27 | 6 | 12.4 | 23.9 | 12 | 12 |
| 1CN-12-02LL | M12X1 | Z1/8"X27 | 8 | 14.4 | 25.9 | 12 | 14 |
| 1CN-12-02 | M12X1.5 | Z1/8"X27 | 6 | 13.4 | 28.4 | 12 | 14 |
| 1CN-12-04 | M12X1.5 | Z1/4"X18 | 6 | 17.2 | 32.2 | 17 | 14 |
| 1CN-14-04 | M14X1.5 | Z1/4"X18 | 8 | 17.2 | 32.2 | 14 | 17 |
| 1CN-16-06 | M16X1.5 | Z3/8"X18 | 10 | 19.9 | 53 | 19 | 19 |
| 1CN-18-04 | M18X1.5 | Z1/4"X18 | 12 | 19.2 | 34.2 | 19 | 22 |
| 1CN-18-06 | M18X1.5 | Z3/8"X18 | 12 | 19.9 | 34.9 | 19 | 22 |
| 1CN-18-08 | M18X1.5 | Z1/2"X14 | 12 | 21.4 | 36.4 | 22 | 22 |
| 1CN-22-08 | M22X1.5 | Z1/2"X14 | 15 | 22.4 | 37.4 | 24 | 27 |
| 1CN-22-20 | M22X1.5 | Z1.1/4" X11.5 | 15 | 29.8 | 37.4 | 46 | 27 |
| 1CN-26-08 | M26X1.5 | z1/2"X14 | 18 | 22.9 | 39.4 | 27 | 32 |
| 1CN-26-12 | M26X1.5 | Z3/4"X14 | 18 | 22.4 | 38.9 | 30 | 32 |
| 1CN-30-08 | M30X2 | Z1/2"X14 | 22 | 24.4 | 40.5 | 32 | 36 |
| 1CN-30-12 | M30X2 | Z3/4"X14 | 22 | 24.4 | 40.9 | 32 | 36 |
| 1CN-36-16 | M36X2 | Z1"X11.5 | 28 | 29.8 | 46.3 | 41 | 41 |
| 1CN-36-20 | M36X2 | Z1.1/4" X11.5 | 28 | 31.3 | 46.3 | 46 | 41 |
| 1CN-45-20 | M45X2 | Z1.1/4" X11.5 | 35 | 30.3 | 51.8 | 46 | 50 |
| 1CN-52-20 | M52X2 | Z1.1/4" X11.5 | 42 | 31.8 | 55.8 | 55 | 60 |
| 1CN-52-24 | M52X2 | Z1.1/2"X11.5 | 42 | 32.8 | 55.8 | 55 | 60 |
| 1DN-14-04 | M14X1.5 | Z1/4"X18 | 6 | 22.2 | 37.2 | 17 | 17 |
| 1DN-16-04 | M16X1.5 | Z1/4"X18 | 8 | 22.2 | 37.2 | 17 | 19 |
| 1DN-18-04 | M18X1.5 | Z1/4"X18 | 10 | 21.7 | 38.2 | 19 | 22 |
| 1DN-18-06 | M18X1.5 | 73/8" x 18 | 10 | 22.4 | 38.9 | 19 | 22 |
| 1DN-20-04 | M20X1.5 | Z1/4"X18 | 12 | 23.7 | 40.2 | 22 | 24 |
| 1DN-20-06 | M20X1.5 | Z3/8"X18 | 12 | 24.4 | 40.9 | 22 | 24 |
| 1DN-20-08 | M20X1.5 | Z1/2"X14 | 12 | 25.9 | 42.4 | 22 | 24 |
| 1DN-22-08 | M22X1.5 | Z1/2"X14 | 14 | 27.4 | 45.4 | 24 | 27 |
| 1DN-24-08 | M24X1.5 | Z1/2"X14 | 16 | 26.9 | 45.4 | 27 | 30 |
| 1DN-30-12 | M30X2 | Z3/4"X14 | 20 | 28.4 | 49.9 | 32 | 36 |
| 1DN-36-12 | M36X2 | Z3/4"X14 | 25 | 30.9 | 34 | 41 | 46 |
| 1DN-36-16 | M36X2 | Z1"X11.5 | 25 | 35.3 | 59.3 | 41 | 46 |
| 1DN-42-16 | M42X2 | Z1"X11.5 | 25 | 35.8 | 59.3 | 46 | 46 |
| 1DN-42-20 | M42X2 | Z1.1/4" X11.5 | 30 | 36.3 | 62.8 | 46 | 50 |
| 1DN-52-24 | M52X2 | Z1.1/2"X11.5 | 38 | 39.8 | 70.8 | 55 | 60 |
DIN-metrinen uros 24° valosarja / NPT uros 60° kartioliittimen esittely
DIN Metric Male 24° Light Series / NPT Male 60° Cone Fitting on hydraulinen liitin, joka yhdistää kaksi erilaista liitäntätyyppiä yhdeksi käteväksi adapteriksi. Toisessa päässä on DIN Metric Male -liitin 24 asteen kartioistuimella, joka on suunniteltu käytettäväksi kevytsarjan hydrauliletkujen ja -laitteiden kanssa. Tämän tyyppinen liitäntä löytyy yleisesti eurooppalaisista hydraulijärjestelmistä.
Toisaalta liitoksessa on NPT-urosliitin, jossa on 60 asteen kartioinen istukka, joka on yhteensopiva Pohjois-Amerikassa yleisesti käytettyjen National Pipe Thread (NPT) -standardien kanssa. 60 asteen kartio tarjoaa turvallisen, vuotamattoman tiivisteen, kun se yhdistetään vastaavaan naarasliittimeen.
Tämä sovitin on tyypillisesti valmistettu kestävistä materiaaleista, kuten teräksestä tai messingistä, mikä varmistaa pitkäkestoisen suorituskyvyn ja korroosionkestävyyden. Liittimen tarkka koneistus ja kierteitys takaavat tiiviin, vuotamattoman liitoksen, joka on elintärkeää järjestelmän eheyden ylläpitämiseksi ja nestehäviön estämiseksi.
DIN Metric Male 24° Light Series / NPT Male 60° Cone Fitting löytää sovelluksensa erilaisissa teollisuus- ja hydraulijärjestelmissä, joissa syntyy tarve mukautua erilaisten liitäntästandardien välillä. Olipa kyseessä auto-, rakennus- tai raskas koneteollisuus, tämä liitin tarjoaa monipuolisen ja luotettavan ratkaisun hydraulilinjojen liittämiseen.
