DIN 90° kyynärpää NPT uros

Kutsumme sinut lämpimästi vierailemaan tehtaallamme ja tutustumaan uusimpaan tuotevalikoimaamme, joka sisältää uusimmat myydyt ja korkealaatuiset DIN 90° Elbow NPT Male -liittimet. Kilpailukykyinen hinnoittelumme takaa, että saat parhaan vastineen ostoksellesi. Olemme innoissamme voidessamme luoda hedelmällisen yhteistyön kanssasi ja vastata tarpeisiisi korkeimmalla asiakastyytyväisyydellä.

Lähetä kysely

Tuotteen Kuvaus

Osanumero: 1CN9/1DN9

Kuvaus: DIN 90° ELBOW NPT MALE

Vaihdettava koodi:

Materiaali: hiiliteräs 45#

Pintakäsittely: sinkki, Cr3+-pinnoitus, kirkas valkoinen

Korroosionkestävä tunti: 120 tuntia tai kauemmin

Aste: 90° Kyynärpää

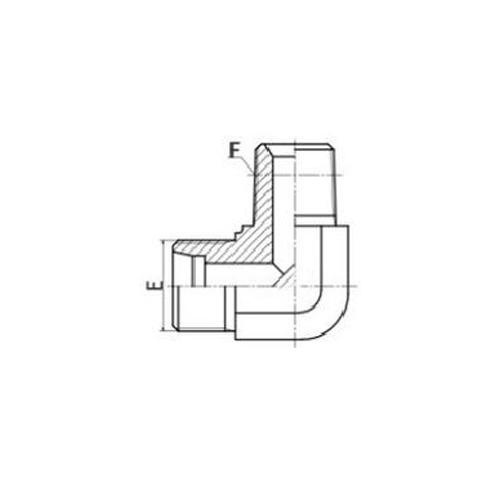

OSA NO.	LANKA			MITAT
	LANKA			MITAT
	E	F	TUBE O.D	I1	L1	L2	S1	S2
1CN-08-02LL	M8X1	Z1/8"X27	4	11	21	17	10	10
1CN-10-02LL	M10X1	Z1/8"X27	6	9.5	21	17	10	12
1CN-12-02LL	M12X1	Z1/8"X27	8	11.5	23	20	12	14
1CN9-12-02	M12X1.5	Z1/8"X27	6	13	28	21	11	14
1CN9-12-04	M12X1.5	Z1/4"X18	6	15.5	30.5	25.5	14	14
1CN9-14-04	M14X1.5	Z1/4"X18	8	15.5	30.5	25.5	14	17
1CN9-16-06	M16X1.5	Z3/8"X18	10	17.5	32.5	29.5	16	19
1CN9-18-04	M18X1.5	Z1/4"X18	12	19	34	28	19	22
1CN9-18-06	M18X1.5	Z3/8"X18	12	19	34	31	19	22
1CN9-18-08	M18X1.5	Z1/2"X14	12	21	36	36.7	22	22
1CN9-22-06	M22X1.5	Z3/8"X18	15	22	37	32.5	22	27
1CN9-22-08	M22X1.5	Z1/2"X14	15	22	37	36.7	22	27
1CN9-26-08	M26X1.5	Z1/2"X14	18	25.5	42	40	27	32
1CN9-26-12	M26X1.5	Z3/4"X14	18	25.5	42	44	27	32
1CN9-30-12	M30X2	Z3/4"X14	22	29.3	45.8	45	30	36
1CN9-30-16	M30X2	Z1"X11.5	22	32		50	33	36
1CN9-36-16	M36X2	Z1"X11.5	28	33.3	49.8	51.5	36	41
1CN9-45-20	M45X2	Z1.1/4" X11.5	35	39.2	60.7	63	48	50
1CN9-52-24	M52X2	Z1.1/2"X11.5	42	44.8	67.8	65	55	60
1DN9-14-04	M14X1.5	Z1/4"X18	6	17.5	32.5	25.5	14	17
1DN9-16-04	M16X1.5	Z1/4"X18	8	18.5	33.7	26.5	16	19
1DN9-18-06	M18X1.5	Z3/8"X18	10	19.5	36	31	19	22
1DN9-20-04	M20X1.5	Z1/4"X18	12	19.5	36	28	19	24
1DN9-20-06	M20X1.5	Z3/8"X18	12	19.5	36	31	19	24
1DN9-22-06	M22X1.5	Z3/8"X18	14	23	41	32.5	22	27
1DN9-22-08	M22X1.5	Z1/2"X14	14	23	41	36.7	22	27
1DN9-24-06	M24X1.5	Z3/8"X18	16	24	42.5	33.5	24	30
1DN9-24-08	M24X1.5	Z1/2"X14	16	24	42.5	37.5	24	30
1DN9-30-08	M30X2	Z1/2"X14	20	28	49.8	41	30	36
1DN9-30-12	M30X2	Z3/4"X14	20	28	49.8	45	30	36
1DN9-36-12	M36X2	Z3/4"X14	25	32.8	56.8	49	36	46
1DN9-36-16	M36X2	Z1"X11.5	25	32.8	56.8	51.5	36	46
1DN9-42-16	M42X2	Z1"X11.5	30	36.2	62.7	54.5	41	50
1DN9-42-20	M42X2	Z1.1/4" X11.5	30	36.2	62.7	54.5	41	50
1DN9-52-20	M52X2	Z1.1/4" X11.5	38	45.8	76.8	65	55	60
1DN9-52-24	M52X2	Z1.1/2"X11.5	38	45.8	76.8	65	55	60

DIN 90° kyynärpää NPT uros Johdanto

DIN 90° Elbow NPT Male on Deutsches Institut für Normung (DIN) -standardien mukainen putkiliitin, jossa on 90 asteen mutka ja uros National Pipe Thread (NPT) -liitäntä. Tämän tyyppistä kulmaa käytetään yleisesti putkijärjestelmissä virtaussuunnan muuttamiseen 90 astetta, kun taas NPT-urosliitäntä mahdollistaa helpon kiinnityksen naaraspuolisiin NPT-liittimiin tai -portteihin.

DIN 90° Elbow NPT Male on suunniteltu käytettäväksi erilaisissa teollisuus-, kaupallis- ja asuinvesisovelluksissa. Se on tyypillisesti valmistettu kestävistä materiaaleista, kuten messingistä, teräksestä tai ruostumattomasta teräksestä, mikä varmistaa pitkäikäisyyden ja korroosionkestävyyden. Kyynärpään mitat ja kierretiedot noudattavat tiukasti DIN-standardeja, mikä takaa yhteensopivuuden ja luotettavuuden putkistojärjestelmissä.

Kyynärpään urospäässä oleva NPT-kierre varmistaa tiukan ja turvallisen istuvuuden, estää vuodot ja säilyttää järjestelmän eheyden. Tämän tyyppistä kiinnitystä käytetään usein korkeapaine- ja lämpötilasovelluksissa, joissa vankka ja tiivis liitos on ratkaisevan tärkeä.

Työskenteletpä sitten monimutkaisen teollisuusputkiston parissa tai yksinkertaisessa kodin putkityöprojektissa, DIN 90° Elbow NPT Male tarjoaa luotettavan ja standardoidun ratkaisun nesteen virtauksen suunnan vaihtamiseen.
