Osanumero: AJ
Kuvaus: JIC MALE 74°CONE TEE
Vaihdettava koodi:
Materiaali: hiiliteräs 45#
Pintakäsittely: sinkki, Cr3+-pinnoitus, kirkas valkoinen
Korroosionkestävä tunti: 120 tuntia tai kauemmin
Tutkinto: Three Way Tee

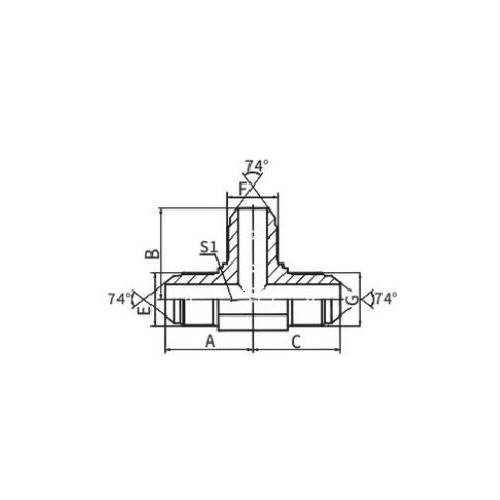

| OSA NO. | LANKA | MITAT | ||||||
| E | F | G | A | B | C | S1 | ||
| AJ-04 | 7/16" x 20 | 7/16" x 20 | 7/16" x 20 | 24.5 | 24.5 | 24.5 | 11 | |
| AJ-04-06-04 | 7/16" x 20 | 9/16" x 18 | 7/16" x 20 | 26.6 | 26.9 | 26.6 | 14 | |
| AJ-05 | 1/2" x 20 | 1/2" x 20 | 1/2" x 20 | 26 | 26 | 26 | 14 | |
| AJ-06-04-06 | 9/16" x 18 | 7/16" x 20 | 9/16" x 18 | 26.9 | 26.6 | 26.9 | 14 | |
| AJ-06 | 9/16" x 18 | 9/16" x 18 | 9/16" x 18 | 26.9 | 26.9 | 26.9 | 14 | |
| AJ-08-06-08 | 3/4" x 16 | 9/16" x 18 | 3/4" x 16 | 32 | 30 | 32 | 19 | |
| AJ-10 | 7/8" x 14 | 7/8" x 14 | 7/8" x 14 | 37.8 | 37.8 | 37.8 | 22 | |
| AJ-12 | 1,1/16" x 12 | 1,1/16" x 12 | 1,1/16" x 12 | 44.2 | 44.2 | 44.2 | 27 | |
| AJ-16 | 1,5/16" x 12 | 1,5/16" x 12 | 1,5/16" x 12 | 49 | 49 | 49 | 33 | |
| AJ-16-12-16 | 1,5/16" x 12 | 1,1/16" x 12 | 1,5/16" x 12 | 49 | 48 | 49 | 33 | |
| AJ-20 | 1,5/8" x 12 | 1,5/8" x 12 | 1,5/8" x 12 | 56.5 | 56.5 | 56.5 | 41 | |
| AJ-24 | 1,7/8" X12 | 1,7/8" X12 | 1,7/8" X12 | 63 | 63 | 63 | 48 | |
| AJ-32 | 2,1/2" x 12 | 2,1/2" x 12 | 2,1/2" x 12 | 78 | 78 | 78 | 63 | |
Huomautus: Mutteri ja holkki tulee tilata erikseen. Mutteri NB200 ja holkki NB500 sopivat metriputkeen, mutteri NB200 ja holkki NB300 sopivat tuumaputkeen.
JIC Male 74° Cone Tee on hydraulinen liitin, joka haarautuu kolmeen suuntaan, ja siinä on JIC (Joint Industry Council) urosliitin ja 74 asteen kartioistuin molemmissa päissä. Tämä T-liitin mahdollistaa nestevirtauksen jakamisen tai yhdistämisen useisiin suuntiin hydraulijärjestelmässä.
JIC-liittimien 74 asteen kartioistuimet varmistavat tiiviin ja vuotamattoman tiivisteen, kun ne yhdistetään yhteensopiviin naarasliittimiin. Tämä rakenne tarjoaa metallin välisen kosketuspinnan, mikä johtaa vankkaan ja luotettavaan liitokseen, joka kestää korkeita paineita ilman vuotoa.
JIC Male 74° Cone Tee -liittimet on tyypillisesti valmistettu kestävistä materiaaleista, kuten hiiliteräksestä tai ruostumattomasta teräksestä, jotta varmistetaan pitkäikäisyys ja suorituskyky vaativissa hydraulijärjestelmissä. Nämä liittimet sinkitään usein tai muut suojakäsittelyt parantavat korroosionkestävyyttä ja pidentävät niiden käyttöikää.
Tämän liittimen tee-konfiguraatio tekee siitä ihanteellisen käytettäväksi järjestelmissä, joissa nestettä on jaettava useisiin paikkoihin tai yhdistettävä eri lähteistä. Antamalla nesteen virrata kolmeen suuntaan, JIC Male 74° Cone Tee tarjoaa monipuolisuutta ja tehokkuutta hydraulijärjestelmien suunnittelussa.
Yhteenvetona voidaan todeta, että JIC Male 74° Cone Tee on vankka ja tiivis liitin, joka mahdollistaa nestevirtauksen jakamisen tai yhdistämisen hydraulijärjestelmissä. Sen metalli-metallitiivistysrakenne ja kestävä rakenne tekevät siitä luotettavan valinnan vaativiin nestevoimasovelluksiin.
