Osanumero: 26741
Kuvaus: 26741 45°JIC NAISTEN 74°CONE SEAT
Vaihdettava koodi:
Materiaali: hiiliteräs 45#
Pintakäsittely: sinkki, Cr3+-pinnoitus, kirkas valkoinen
Korroosionkestävä tunti: 120 tuntia tai kauemmin
Aste: 45°

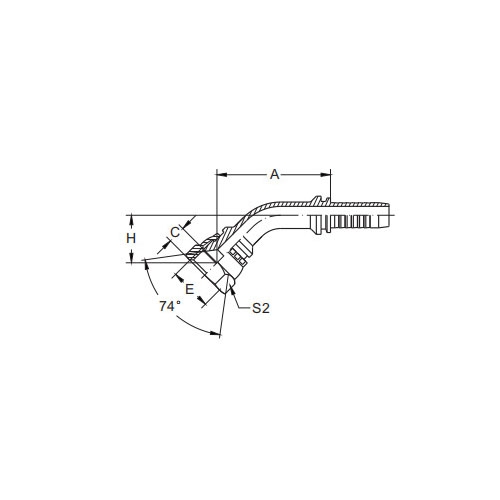

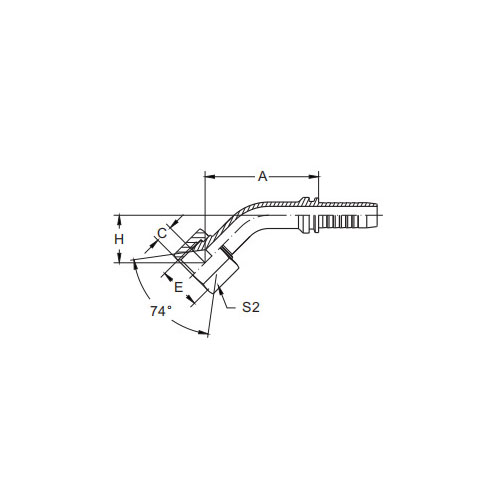

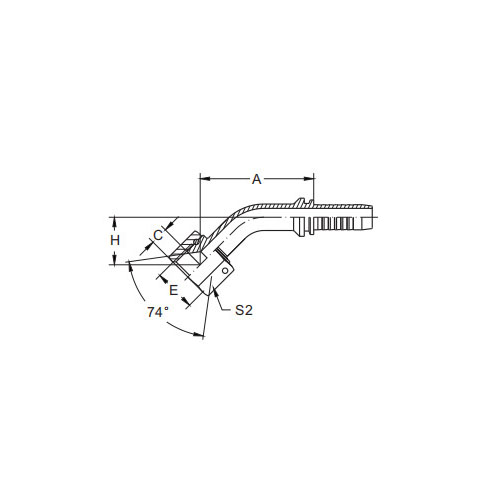

| OSA NRO | LANKA E | LETKU POIS | MITAT | ||||
| DN | DASH | A | C | H | S2 | ||
| 26741-04-03 | 7/ 16x20 | 5 | 3 | 32 .7 | 8 .7 | 12 .2 | 14 |
| 26741-04-04 | 7/ 16x20 | 6 | 4 | 35 .2 | 8 .7 | 13 .2 | 14 |
| 26741-05-04 | 1/2x20 | 6 | 4 | 35 .6 | 9 .5 | 13 .5 | 16 |
| 26741-05-05 | 1/2x20 | 8 | 5 | 37 .7 | 9 .5 | 14 .4 | 16 |
| 26741-05-06 | 1/2x20 | 10 | 6 | 37 .7 | 9 .5 | 14 .4 | 16 |
| 26741-06-04 | 9/ 16x18 | 6 | 4 | 35 .6 | 9 .5 | 13 .5 | 19 |
| 26741-06-05 | 9/ 16x18 | 8 | 5 | 37 .7 | 9 .5 | 14 .4 | 19 |
| 26741-06-06 | 9/ 16x18 | 10 | 6 | 38 .8 | 9 .5 | 15 .5 | 19 |
| 26741-08-06 | 3/4x16 | 10 | 6 | 40 .2 | 10 .7 | 16 .2 | 22 |
| 26741-08-08 | 3/4x16 | 12 | 8 | 45 .3 | 10 .7 | 19 | 22 |
| 26741-10-08 | 7/8x14 | 12 | 8 | 46 .3 | 12 .7 | 20 | 27 |
| 26741-10-10 | 7/8x14 | 16 | 10 | 54 . 1 | 12 .7 | 21 .8 | 27 |
| 26741-10-12 | 7/8x14 | 20 | 12 | 58 .6 | 12 .7 | 21 .8 | 27 |
| 26741-12-08T | 1-1/16x12 | 12 | 8 | 50 .4 | 14 .3 | 21 . 1 | 32 |
| 26741-12-10 | 1-1/16x12 | 16 | 10 | 55 . 1 | 14 .3 | 22 .8 | 32 |
| 26741-12-12 | 1-1/16x12 | 20 | 12 | 59 .3 | 14 .3 | 24 .2 | 32 |
| 26741-14-12 | 1-3/ 16x12 | 20 | 12 | 60 . 1 | 14 .7 | 24 .2 | 36 |
| 26741-16-12T | 1-5/ 16x12 | 20 | 12 | 60 . 1 | 15 . 1 | 24 .2 | 41 |
| 26741-16-16 | 1-5/ 16x12 | 25 | 16 | 73 .5 | 15 . 1 | 28 | 38 |
| 26741-20-20W | 1-5/8x12 | 32 | 20 | 85 .6 | 16 .5 | 34 .5 | 50 |
| 26741-24-20W | 1-7/8x12 | 32 | 20 | 86 .6 | 19 .5 | 35 .9 | 55 |
| 26741-24-24W | 1-7/8x12 | 40 | 24 | 114 .8 | 19 .5 | 44 . 1 | 55 |
26741 45° JIC Naaras 74° kartioistuin Johdanto
26741 45° JIC Female 74° Cone Seat on erittäin suorituskykyinen nesteliitin, joka on suunniteltu täyttämään monenlaisten teollisuussovellusten vaatimukset. Tässä tarkasti valmistetussa liittimessä on ainutlaatuinen 45° kulma, mikä tarjoaa tasaisen ja tehokkaan siirtymän nestevirtaukselle säilyttäen samalla turvallisen ja vuotamattoman tiivisteen.
JIC (Joint Industry Council) kierrekuvio varmistaa yhteensopivuuden useiden vakiokomponenttien kanssa, mikä tekee siitä helpon integroinnin olemassa oleviin nestejärjestelmiin. Naaraskierteinen rakenne mahdollistaa turvallisen liitännän yhteensopivien urososien kanssa, mikä luo vankan ja luotettavan nesteliitoksen.
74° kartioistuin on kriittinen elementti 26741-liitoksessa, koska se muodostaa turvallisen tiivistyksen uroskartion kanssa. Tämä tiiviste on suunniteltu kestämään korkeita paineita ja lämpötiloja, mikä takaa vuotamattoman liitännän, joka toimii luotettavasti vaativimmissakin teollisuusympäristöissä.
Korkealaatuisista materiaaleista valmistettu 26741 45° JIC Female 74° kartioistuin on rakennettu kestämään. Sillä on erinomainen kestävyys ja korroosionkestävyys, joten se on luotettava valinta pitkäaikaiseen käyttöön teollisuuden nestejärjestelmissä.
Työskenteletpä sitten hydrauliikan, pneumatiikan tai muun tyyppisten nestejärjestelmien parissa, 26741 45° JIC Female 74° Cone Seat on erinomainen valinta turvalliseen ja tehokkaaseen liittämiseen. Sen tarkka suunnittelu, korkealaatuiset materiaalit ja ainutlaatuinen 45° muotoilu tekevät siitä arvokkaan lisäyksen kaikkiin teollisiin nestejärjestelmiin, jotka vaativat vankan ja vuotamattoman liitoksen.
