Osanumero: 22691
Kuvaus: 22691-90° BSP NAARINEN 60° CONE SEAL
Vaihdettava koodi:
Materiaali: hiiliteräs 45#
Pintakäsittely: sinkki, Cr3+ pinnoitus, kirkas valkoinen
Korroosionkestävä tunti: 120 tuntia tai kauemmin
Aste: 90°

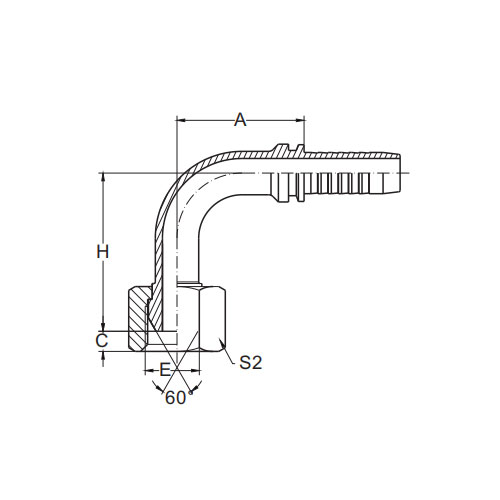

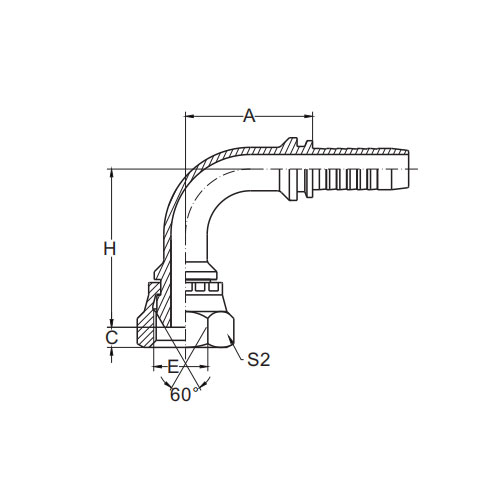

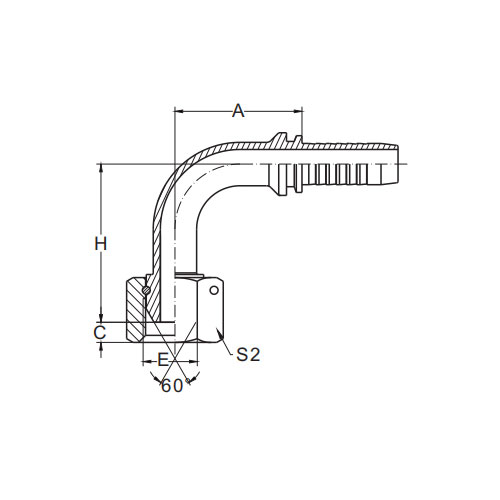

| OSA NRO | LANKA E | LETKU POIS | MITAT | ||||
| DN | DASH | A | C | H | S2 | ||
| 22691-02-03 | G1/8x28 | 5 | 3 | 26 .5 | 4 .3 | 31 .5 | 14 |
| 22691-02-04 | G1/8x28 | 6 | 4 | 30 | 4 .3 | 34 .5 | 14 |
| 22691-04-03 | G1/4x19 | 5 | 3 | 26 .5 | 4 .5 | 33 .5 | 19 |
| 22691-04-04 | G1/4x19 | 6 | 4 | 30 | 4 .5 | 36 .5 | 19 |
| 22691-04-05 | G1/4x19 | 8 | 5 | 33 | 4 .5 | 39 .5 | 19 |
| 22691-04-06 | G1/4x19 | 10 | 6 | 30 | 4 .5 | 36 .5 | 19 |
| 22691-06-04 | G3/8x19 | 6 | 4 | 30 | 6 | 37 .7 | 22 |
| 22691-06-05 | G3/8x19 | 8 | 5 | 33 | 6 | 40 .7 | 22 |
| 22691-06-06 | G3/8x19 | 10 | 6 | 35 .3 | 6 | 43 | 22 |
| 22691-08-06T | G1/2x14 | 10 | 6 | 35 .3 | 6 .5 | 41 .8 | 27 |
| 22691-08-08 | G1/2x14 | 12 | 8 | 41 | 6 .5 | 51 | 27 |
| 22691-08-10 | G1/2x14 | 16 | 10 | 41 .5 | 6 .5 | 51 | 27 |
| 22691-10-08 | G5/8x14 | 12 | 8 | 41 | 9 .7 | 51 .5 | 30 |
| 22691-10-10 | G5/8x14 | 16 | 10 | 56 | 9 .7 | 56 | 30 |
| 22691-12-08T | G3/4x14 | 12 | 8 | 41 | 8 .7 | 48 .6 | 32 |
| 22691-12-10 | G3/4x14 | 16 | 10 | 56 | 8 .7 | 56 .6 | 32 |
| 22691-12-12 | G3/4x14 | 20 | 12 | 64 .9 | 8 .7 | 66 . 1 | 32 |
| 22691-16-12T | G1x11 | 20 | 12 | 65 .5 | 10.5 | 63 .8 | 41 |
| 22691-16-14 | G1x11 | 22 | 14 | 71 .2 | 10.5 | 69 .3 | 41 |
| 22691-16-16 | G1x11 | 25 | 16 | 76 .7 | 10.5 | 73 .8 | 41 |
| 22691-20-16T | G1 - 1/4x11 | 25 | 16 | 76 .7 | 10. 1 | 72 | 50 |
| 22691-20-20W | G1 - 1/4x11 | 32 | 20 | 91 .5 | 10. 1 | 84 .3 | 50 |
| 22691-24-24W | G1 - 1/2x11 | 40 | 24 | 109 .4 | 12 .5 | 103 | 55 |
| 22691-32-32W | G2x11 | 50 | 32 | 131 .8 | 16 . 1 | 123 .3 | 70 |
22691-90° BSP naaras 60° kartiotiiviste Englanti Johdanto
22691-90° BSP Female 60° Cone Seal on tarkasti valmistettu tiivistekomponentti, joka on suunniteltu erityisesti British Standard Pipe (BSP) -järjestelmiin. Tässä innovatiivisessa liittimessä on 90°:n naaraskierre, joka mahdollistaa suoran ja varman liitoksen vastaavaan urospuoliseen vastineeseensa, mikä varmistaa vankan ja luotettavan tiivisteen.
Tämän tiivisteen kohokohta on sen 60° kartiorakenne, joka tarjoaa erinomaisen tiivistyspinnan ja varmistaa tiiviin ja vuotamattoman liitoksen. Kartion muoto mahdollistaa tiivistemateriaalin tasaisen puristuksen, mikä johtaa vahvaan ja kestävään tiivisteeseen, joka kestää korkeita paineita ja lämpötiloja.
Korkealaatuisista materiaaleista valmistettu 22691-90° BSP Female 60° Cone Seal on rakennettu kestämään vaativimmissakin teollisuusympäristöissä. Sen korroosionkestävyys ja kestävyys takaavat luotettavan suorituskyvyn pitkän käyttöiän ajan.
Tämän tiivistekomponentin BSP-yhteensopivuus tarkoittaa, että se voidaan helposti integroida olemassa oleviin BSP-järjestelmiin, mikä eliminoi monimutkaisten muutosten tai sovittimien tarpeen. Tämä yksinkertaistaa asennusprosessia ja varmistaa yhteensopivuuden useiden BSP-komponenttien kanssa.
Työskenteletpä sitten hydrauliikan, pneumatiikan tai minkä tahansa muun nestepohjaisen järjestelmän parissa, 22691-90° BSP Female 60° Cone Seal on erinomainen valinta turvalliseen ja luotettavaan tiivistysratkaisuun. Sen tarkka valmistus, korkealaatuiset materiaalit ja BSP-yhteensopivuus tekevät siitä luotettavan komponentin teollisuuden nestejärjestelmissä, mikä varmistaa tasaisen ja tehokkaan nesteensiirron minimaalisilla vuotoriskillä.
