Osanumero: 20591
Kuvaus:20591-90° METRIC NAARAIS 24°CONE O-RENKAAS H.T.
Vaihdettava koodi:
Materiaali: hiiliteräs 45#
Pintakäsittely: sinkki, Cr3+pinnoitus, kirkas valkoinen
Korroosionkestävä tunti: 120 tuntia tai kauemmin
Aste: 90°

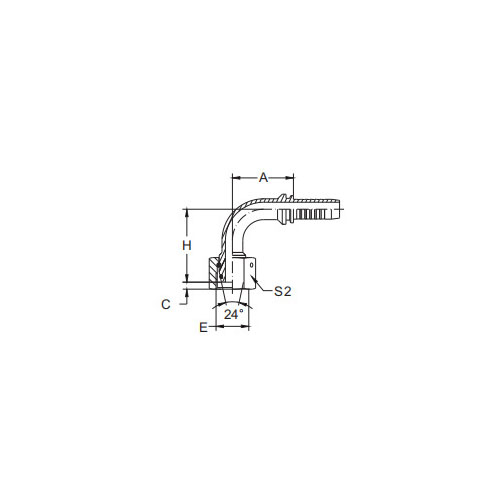

| OSA NO. | LANKA E | LETKU POIS | TUBE O.D. | O RING | MITAT | ||||
| DN | DASH | A | C | H | S2 | ||||
| 20591-14-04T | M16x1,5 | 6 | 4 | 6 | O04,5x1,5 | 30 | 2.5 | 32 | 17 |
| 20591-16-04T | M16x1,5 | 6 | 4 | 8 | O06,5x1,5 | 30 | 2.5 | 32 | 19 |
| 20591-16-05T | M16x1,5 | 8 | 5 | 8 | O06,5x1,5 | 30 | 2.5 | 32.5 | 19 |
| 20591-18-05T | M18x1,5 | 8 | 5 | 10 | O08.0x1.5 | 33 | 2.5 | 33.5 | 22 |
| 20591-18-06T | M18x1,5 | 10 | 6 | 10 | O08.0x1.5 | 37 | 2.5 | 35 | 22 |
| 20591-20-06T | M20x1,5 | 10 | 6 | 12 | O10.0x1.5 | 34.5 | 2.5 | 37 | 24 |
| 20591-20-08 | M20x1,5 | 12 | 8 | 12 | O10.0x1.5 | 41 | 2.5 | 42.5 | 24 |
| 20591-22-06T | M22x1,5 | 10 | 6 | 14 | O11.0x2.0 | 36.5 | 2.5 | 37 | 27 |
| 20591-22-08T | M22x1,5 | 12 | 8 | 14 | O11.0x2.0 | 42 | 2.5 | 42.5 | 27 |
| 20591-24-08T | M24x1,5 | 12 | 8 | 16 | O13.0x2.0 | 41 | 4 | 45.5 | 30 |
| 20591-24-10 | M24x1,5 | 16 | 10 | 16 | O13.0x2.0 | 45 | 2.5 | 45.5 | 30 |
| 20591-30-10T | M30x2 | 16 | 10 | 20 | O16,3x2,4 | 49 | 3.5 | 49.5 | 36 |
| 20591-30-12T | M30x2 | 20 | 12 | 20 | O16,3x2,4 | 55.8 | 3.5 | 54.5 | 36 |
| 20591-36-12T | M36x2 | 20 | 12 | 25 | O20,3x2,4 | 56 | 4.5 | 59 | 46 |
| 20591-36-14T | M36x2 | 22 | 14 | 25 | O20,3x2,4 | 58 | 4.5 | 59 | 46 |
| 20591-36-16T | M36x2 | 25 | 16 | 25 | O20,3x2,4 | 71 | 4.5 | 68.5 | 46 |
| 20591-42-16T | M42x2 | 25 | 16 | 30 | O25,3x2,4 | 71 | 6 | 70 | 50 |
| 20591-52-20T | M52x2 | 32 | 20 | 38 | O33,3x2,4 | 83 | 6.5 | 87 | 60 |
| 20591-52-24T | M52x2 | 40 | 24 | 38 | O33,3x2,4 | 109.4 | 6.5 | 100 | 60 |
20591-90° Metric Naaras 24° Kartio O-rengas H.T. Johdanto
20591-90° Metric Naaras 24° kartio O-rengas H.T. liitos edustaa metrisen nesteliitäntätekniikan huippua. Tämä naarasliitin on suunniteltu ainutlaatuisella 90° kulmalla ja tarkasti muotoillulla 24° kartioistuimella, jotka yhdessä varmistavat turvallisen ja vuotamattoman liitoksen.
24° kartioistuin on erityisesti räätälöity tiukasti urospuoliseen istuimeen, mikä tarjoaa vankan tiivisteen, joka kestää korkeita paineita ja lämpötiloja. Tämä ominaisuus on välttämätön teollisissa sovelluksissa, joissa nesteen eheys on ratkaisevan tärkeää.
Lisäksi O-renkaan integrointi suunnitteluun lisää ylimääräistä turvallisuutta. O-rengas muodostaa tiivisteen kartion istukan ja liitäntäpinnan välille, mikä estää tehokkaasti vuodot ja varmistaa tasaisen nesteensiirron.
"H.T." tuotteen nimi tarkoittaa "High-Temperature", mikä osoittaa, että tämä liitin sopii käytettäväksi ympäristöissä, joissa äärimmäiset lämpötilat ovat tekijä. Sen rakentamisessa käytetyt materiaalit on valittu erinomaisen lämmönkestävyyden vuoksi, mikä takaa luotettavan suorituskyvyn vaativissakin olosuhteissa.
20591-90° Metric Naaras 24° kartio O-rengas H.T. kiinnitys on myös huomattava asennuksen ja purkamisen helppoudesta. Sen suunnittelu mahdollistaa nopeat ja tehokkaat liitännät, minimoi seisokit ja lisää toiminnan tehokkuutta.
Yhteenvetona voidaan todeta, että 20591-90° Metric Female 24° Cone O-Ring H.T. liitos tarjoaa vankan ja luotettavan ratkaisun metrisiin nesteliitäntöihin korkeapaineisissa ja korkeissa lämpötiloissa. Sen tarkkuustekniikka, lämpöstabiilisuus ja tiivistysominaisuudet tekevät siitä erottuvan valinnan teollisuussovelluksiin, joissa turvallisuus ja suorituskyky ovat ensiarvoisen tärkeitä.
