Osanumero: 20511
Kuvaus: 20511-METRIC NAARINEN 24° KARTIO O-RENKAS H.T.
Vaihdettava koodi:
Materiaali: hiiliteräs 45#
Pintakäsittely: sinkki, Cr3+pinnoitus, kirkas valkoinen
Korroosionkestävä tunti: 120 tuntia tai kauemmin
Aste: Suora

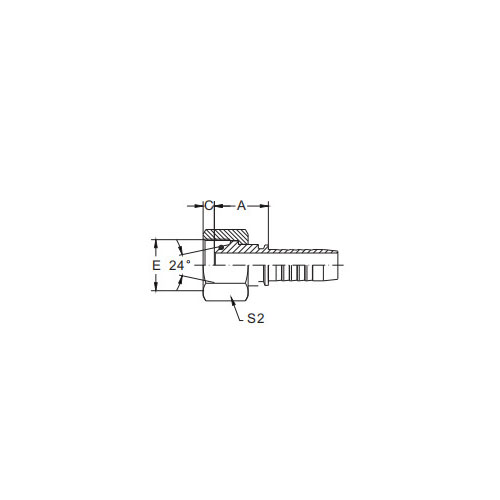

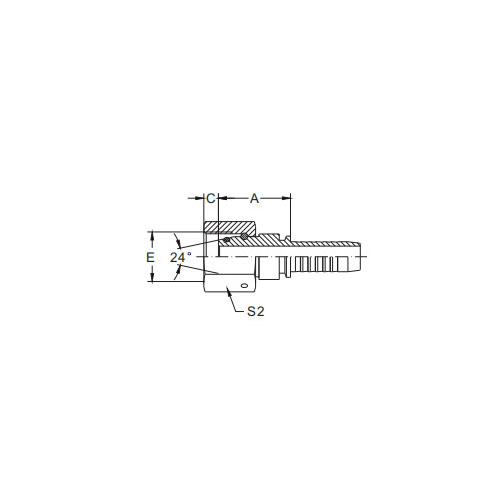

| OSA NRO | LANKA E | LETKU POIS | TUBE O.D. | O RING | MITAT | |||
| DN | DASH | A | C | S2 | ||||
| 20511-14-04T | M16x1,5 | 6 | 4 | 6 | O04,5x1,5 | 23 | 2.5 | 17 |
| 20511-16-04T | M16x1,5 | 6 | 4 | 8 | O06,5x1,5 | 21 | 2.6 | 19 |
| 20511-16-05T | M16x1,5 | 8 | 5 | 8 | O06,5x1,5 | 23 | 2.6 | 19 |
| 20511-18-04T | M18x1,5 | 6 | 4 | 10 | O08.0x1.5 | 25.5 | 2.5 | 22 |
| 20511-18-06T | M18x1,5 | 10 | 6 | 10 | O08.0x1.5 | 26 | 2.5 | 22 |
| 20511-20-06T | M20x1,5 | 10 | 6 | 12 | O10.0x1.5 | 26 | 2.5 | 24 |
| 20511-20-08 | M20x1,5 | 12 | 8 | 12 | O10.0x1.5 | 26 | 2.4 | 24 |
| 20511-22-06T | M22x1,5 | 10 | 6 | 14 | O11.0x2.0 | 26.5 | 2.5 | 27 |
| 20511-22-08T | M22x1,5 | 12 | 8 | 14 | O11.0x2.0 | 28 | 2.5 | 27 |
| 20511-24-06T | M24x1,5 | 10 | 6 | 16 | O13.0x2.0 | 27 | 4 | 30 |
| 20511-24-08T | M24x1,5 | 12 | 8 | 16 | O13.0x2.0 | 27 | 4 | 30 |
| 20511-30-10T | M30x2 | 16 | 10 | 20 | O16,3x2,4 | 33 | 3.5 | 36 |
| 20511-30-12T | M30x2 | 20 | 12 | 20 | O16,3x2,4 | 35 | 3.5 | 36 |
| 20511-36-12T | M36x2 | 20 | 12 | 25 | O20,3x2,4 | 31.5 | 4.5 | 46 |
| 20511-36-14T | M36x2 | 22 | 14 | 25 | O20,3x2,4 | 34 | 4.5 | 46 |
| 20511-36-16T | M36x2 | 25 | 16 | 25 | O20,3x2,4 | 34 | 4.5 | 46 |
| 20511-42-12T | M42x2 | 20 | 12 | 30 | O25,3x2,4 | 37.5 | 6 | 50 |
| 20511-42-16T | M42x2 | 25 | 16 | 30 | O25,3x2,4 | 38.5 | 6 | 50 |
| 20511-52-20T | M52x2 | 32 | 20 | 38 | O33,3x2,4 | 41.5 | 6.5 | 60 |
| 20511-52-24T | M52x2 | 40 | 24 | 38 | O33,3x2,4 | 41.5 | 6.5 | 60 |
20511-Metric naaras 24° kartio O-rengas H.T. Johdanto
20511-metrinen naaraspuolinen 24° kartioinen O-rengas H.T. liitin on tarkasti suunniteltu komponentti, joka on suunniteltu täyttämään metristen nestejärjestelmien tiukat vaatimukset. Tämä naarasliitin sisältää 24° kartioistukan ja O-renkaan turvallisen ja vuotamattoman liitännän takaamiseksi.
24° kartioistuin on huolellisesti muotoiltu varmistamaan tiivis ja luotettava tiivistys vastaavalla uroskomponentilla. Tämä suunnitteluominaisuus on välttämätön nesteen eheyden ylläpitämiseksi korkeapainesovelluksissa.
O-renkaan integrointi liittimen suunnitteluun parantaa entisestään sen tiivistyskykyä. O-rengas muodostaa vankan suojan vuotoja vastaan ja varmistaa, että nesteet virtaavat tasaisesti ja tehokkaasti järjestelmän läpi.
"H.T." tuotteen nimi tarkoittaa "High-Temperature", mikä osoittaa, että tämä liitin soveltuu käytettäväksi ympäristöissä, joissa kohdataan äärimmäisiä lämpötiloja. Korkean lämpötilan luokitus varmistaa, että liitos säilyttää tiivistyskykynsä haastavimmissakin olosuhteissa.
Valmistettu korkealaatuisista materiaaleista, 20511-Metric Female 24° Cone O-Ring H.T. liittimellä on erinomainen korroosionkestävyys ja kestävyys. Se on suunniteltu kestämään teollisuusympäristön vaatimukset ja säilyttämään tiivistyskykynsä ajan mittaan.
Lujatekoisten tiivistysominaisuuksiensa lisäksi 20511-metrinen naaraspuolinen 24° kartioinen O-rengas H.T. liitin on myös helppo asentaa ja purkaa. Tämä ominaisuus yksinkertaistaa nestelinjojen liittämistä ja irrottamista, vähentää seisokkeja ja parantaa toiminnan tehokkuutta.
Kaiken kaikkiaan 20511-metrinen naaraspuolinen 24° kartiomainen O-rengas H.T. liitos tarjoaa luotettavan ja tehokkaan ratkaisun metrisille nestejärjestelmille, jotka vaativat turvallisen ja vuotottoman liitännän korkeapaineisissa ja korkeissa lämpötiloissa. Sen tarkkuustekniikka, korkealaatuiset materiaalit ja tiivistysominaisuudet tekevät siitä arvokkaan lisäyksen kaikkiin teollisiin nestejärjestelmiin.
